Виды кабелей и проводов: характеристики и применение

Кабель – это изделие, содержащее одну или несколько металлических жил, покрытых изоляционным слоем. В то время как провод содержит изолированные жилы (скрученные проволоки), защищённые по отдельности и заключённые затем в специальную оболочку.

Виды кабелей

Существует множество видов кабелей. Чаще всего их изготавливают из алюминия и меди, при этом каждый материал имеет свои преимущества и недостатки. Медные кабели и провода гибкие и пластичные, имеют лучшую проводимость, но дорого стоят. Алюминиевые легче и дешевле, но для пайки нужен флюс. Им также необходимо дополнительное обслуживание из-за ослабления крепления проводов, что объясняется аморфными свойствами металла. Рассмотрим подробнее основные виды кабелей.

Силовые кабели

Предназначены для прокладки линий передачи для снабжения конечных потребителей электроэнергии (квартир, частных домов, дач и др.). В зависимости от назначения конструкция может отличаться, однако основные элементы всегда включают одну или несколько жил, изоляционный слой и внешнюю оболочку. К дополнительным элементам относятся экранирующий слой и поясная внешняя изоляция. Количество жил – от двух до пяти.

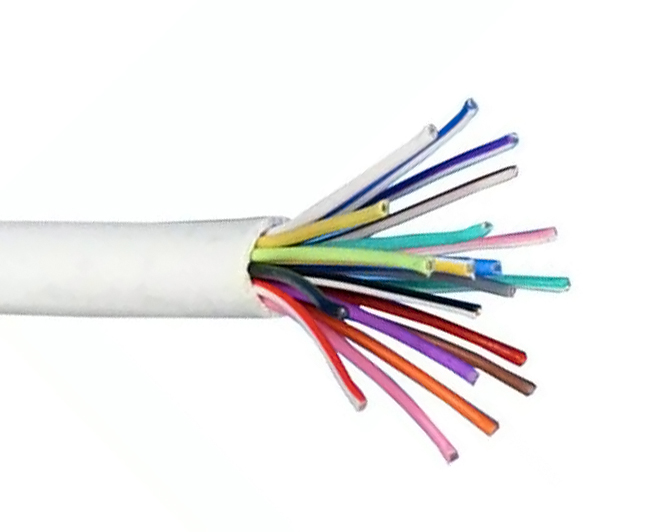

Контрольные кабели

Предназначены для контроля работы устройств, например, сигнализации: они транспортируют электрические сигналы. Имеют множество жил (от 4 до 61), которые группируются в коаксиальные слои.

Сигнальные кабели

Доставляют электрический сигнал к потребителю. Применяются для установления домофонов, антенн, систем видеонаблюдения и др. Изоляция из поливинилхлорида делает провод пригодным для использования вне помещений, а экранирование защищает от помех.

Стационарные кабели

Стационарные кабели состоят из чередующихся токопроводящих жил и слоёв изоляции. Пучки, называемые парами или тройками, имеют изоляционный слой и свой цвет. Они служат для прокладки коммуникаций и бывают нескольких типов – линейные, волокно-оптические и безгелевые.

Специальные кабели

Специальные кабели предназначены для использования в необычных условиях – тогда, когда универсальные не справляются с поставленными задачами. К ним относятся:

• полевые, прокладываемые на поверхности грунта и под ним, а также до 10 метров под водой;
• огнестойкие, сохраняющие работоспособность при пожаре;
• герметизированные подводные, подходящие для эксплуатации на глубине до 6 км
  ОК для стационарных объектов, применяемые в зонах вечной мерзлоты;
• кабели дистанционного управления для гидробуев и торпед.

Монтажные кабели

Используются для передачи энергии в пределах одного устройства или установки (монтаж автоматических телефонных станций и коммутационных аппаратов, соединения электроприборов и др.). Провода бывают одножильными и многожильными. Часто экранируются.

Неизолированные провода

Неизолированные провода состоят из скрученных определённым образом проволок. Они используются при создании воздушных линий. Их отличает хорошая гибкость, а качественные изделия способны выдерживать механическую нагрузку во время плохой погоды.
